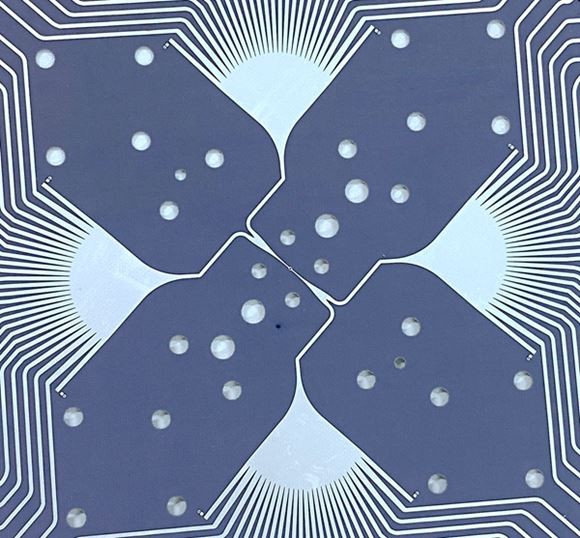

RF printkort

RF-trykt kredsløb er en type trykt kredsløb, der bruges til at designe og fremstille trådløse kommunikationsenheder, som kan transmittere og behandle højfrekvente signaler for at opnå optimale resultater. Særlige processer og materialer anvendes i RF printkort, såsom...

Send forespørgsel

Beskrivelse

RF printkort er meget udbredt i forskellige trådløse kommunikationsenheder og systemer, herunder mobiltelefoner, satellitkommunikation, radarer, satellitnavigation osv. Effektiviteten og ydeevnen af disse enheder afhænger af kvaliteten og ydeevnen af RF printkortet.

Som mange RF-komponenter klassificeres og sammenlignes PCB-materialer gennem mange nøgleparametre, herunder relativ dielektrisk konstant (Dk orεr), dissipationsfaktor (Df), termisk udvidelseskoefficient (CTE), termisk koefficientkonstant for dielektrisk (TCDk) og termisk ledningsevne . Ved klassificering af forskellige PCB-materialer starter mange kredsløbsdesignere med Dk. Dk-værdien af et PCB-materiale refererer til den kapacitans eller energi, der er til rådighed mellem et par meget tætte ledere fremstillet på materialet sammenlignet med det samme lederpar i vakuum.

Det største kendetegn ved RF-kredsløbskort er deres højfrekvente ydeevne. På grund af de særlige færdigheder og materialer, der kræves til transmission af højfrekvente signaler, skal materialerne og fremstillingsprocessen for RF-printkort opfylde høj præcision og høje krav.

Dk-værdien af et PCB-materiale kan påvirke størrelsen, bølgelængden og karakteristiske impedans af transmissionsledningen fremstillet på dette materiale. For eksempel, for en given karakteristisk impedans og bølgelængde, vil størrelsen af transmissionsledninger fremstillet på PCB-materialer med høje Dk-værdier være meget mindre end transmissionsledninger fremstillet på PCB-materialer med lave Dk-værdier, selvom andre materialeparametre kan afvige. Designere af kredsløb med tab som en central præstationsparameter har normalt en tendens til at bruge PCB-materialer med lavere Dk-værdier, da disse materialer har lavere tab end materialer med højere Dk-værdier.

Faktisk kan PCB-materialer miste signaleffekt gennem fire metoder: dielektrisk tab, ledertab, lækagetab og strålingstab, selvom valg af PCB-materialer bedre kan kontrollere dielektrisk tab og ledertab. For eksempel giver Df-parameteren en metode til at sammenligne de dielektriske tab af forskellige materialer, hvor lavere Df-værdier repræsenterer materialer med lavere dielektriske tab.

For en given transmissionsledningsimpedans (såsom 50Ω) vil transmissionsledningen på et lavt Dk materiale være fysisk bredere end transmissionslinjen på et høj Dk materiale, og ledertabet for en bredere transmissionsledning vil også være mindre. Sammenlignet med smallere transmissionsledninger af højere Dk materialer, kan disse bredere transmissionsledninger også omdannes til højere produktionsudbytte (og spare produktionsomkostninger). Afvejningen er dog, at de optager et større område på printkortet, hvilket kan være et problem for designs, der er afgørende for miniaturisering. Tykkelsen af PCB-substratet, især dets kobberlederlag, påvirker også transmissionsledningens impedans. Tyndere dielektriske materialer og ledere producerer smallere lederbredder for at opretholde den nødvendige karakteristiske impedans.

Lederen af PCB-materiale er normalt specificeret ved vægten af kobber, såsom 1 ounce. (35 mikron tyk) kobber eller 2 ounce. (Tykkelsen er 70 um) Kobber. Kvaliteten af disse kobberledere påvirker også ledertab. Kobberledere med ru overflader vil udvise højere ledertab end kobberledere med glatte overfladekonturer.

Dette RF printkort er et printkort, der bruges i 5G-produkter, og Sihui Fuji har med succes prøveproduceret det. Hvis du har nogen efterspørgsel efter printplader, så kontakt os venligst.
